● 真有效值量測
● 2-31次諧波總諧波失真
● 帶時間戳記的最大/最小日誌
● 內部可選4DI&2DO或2DI&2DO&2AO
● 標準單能量脈衝輸出
簡介
AMC系列儀錶採用交流採樣科技，可分別量測電網中的電流、電壓、功率、功率因數和電能參數。可通過面板薄膜開關設定放大倍數。儀錶具有RS485通信介面，採用Modbus協定；還可以將電源訊號轉換為標準直流類比信號。
參數
準確度 有功能量：0.5級 頻率 範圍：45-65Hz 輔助電源 交流/直流85~265V 脈衝輸出 1600-160000imp/kWh 消費 電壓：功耗<0.5VA 電流：功耗<0.5VA 輔助電源：耗電量≤10VA |  |
 |
|
科技資料表
| 技術參數 | 數值 | |
| 輸入 | 連接 | 單相2線、3相3線、3相4線 |
| 頻率 | 45-65Hz | |
| 電壓 | 額定 單相：交流100V、400V 三相：交流3x57.7V/100V（100V）、3x220V/380V（400V） 3x380V/660V（660V）（僅96號） 注：72剖面不適用於高壓應用 | |
| 超載：1.2倍額定值（連續）：2倍額定值持續1秒 | ||
| 功耗：＜0.5VA | ||
| 電流 | 額定值：交流1A、5A | |
| 超載：1.2倍額定值（連續）：10倍額定值持續1秒 | ||
| 功耗：＜0.5VA | ||
| 輸出 | 電能 | 輸出模式：集電極開路光電耦合器脈衝 |
| 脈衝常數：10000imp/kWh（可設定），詳見接線圖 | ||
| 通訊 | RS485埠，Modbus RTU協定，DLT645協定（版本09和97），串列傳輸速率1200-38400 | |
| 功能 | 開關輸入 | 幹觸點輸入，內寘電源 |
| 開關輸出 | 輸出模式：繼電器常開觸點輸出 | |
| 觸點容量：交流250V/3A、直流30V/3A | ||
| 模擬量輸出 | 1-5V，4-20mA | |
| 精度等級 | 頻率：0.05Hz，電流、電壓；0.2級，無功 功率：1.0級，反應電能：1.0級有功 功率：0.5級，有功電能：0.5級，2-31次諧波 測量值：±1% | |
| 電源 | AC/DC 85-265V ；功耗≤10VA | |
| 安全 | 工頻 耐電壓 | 電源//開關輸出//電流輸入//電壓輸入 發射//通信//脈衝輸出//開關輸入交流2kV 1min 電源、開關輸出、電流輸入、電壓輸入之間交流2kV 1min 傳輸、通信、脈衝輸出、開關輸入交流1kV 1min |
| 絕緣電阻 | 輸入、輸出端至機器外殼＞100MΩ | |
| 環境 | 溫度 | 工作溫度：-25℃～+65℃儲存溫度：-40℃～+80℃ |
| 濕度 | ≤93%相對濕度非冷凝 | |
| 高度 | ≤2500米 | |

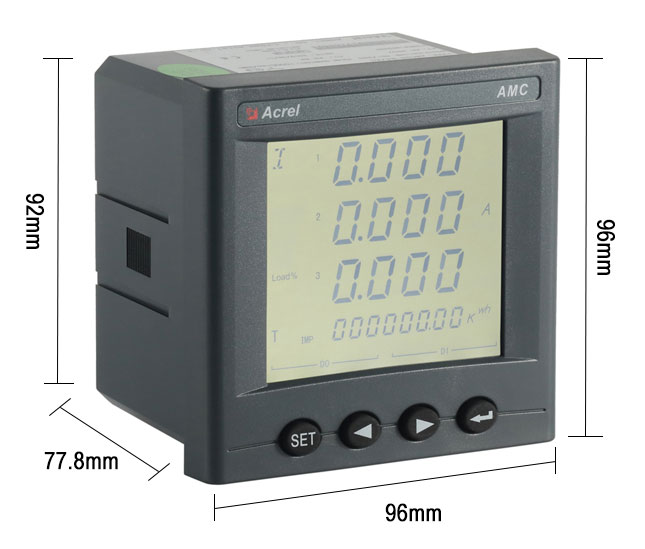

尺寸
接線
網絡

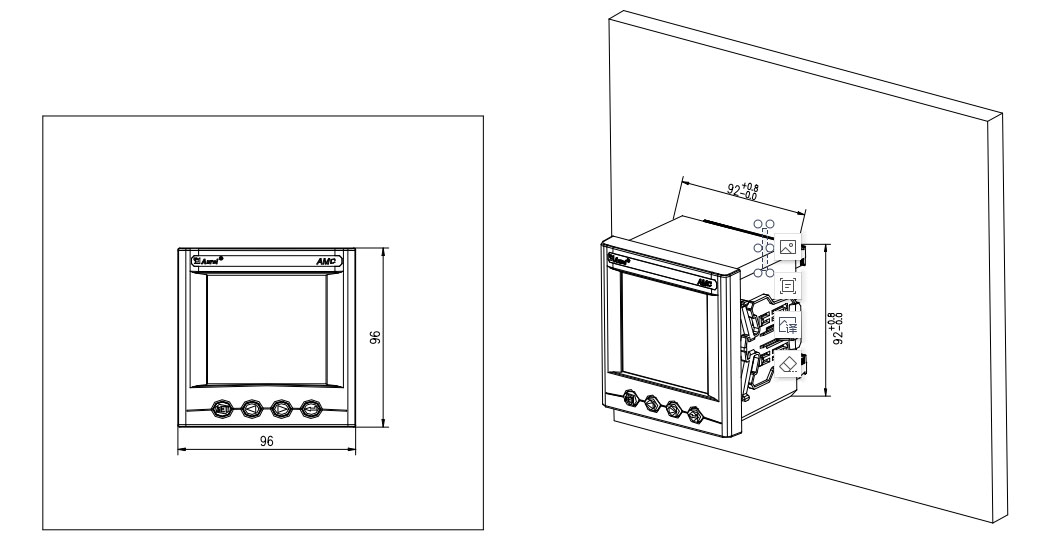

安裝
包装
最小包裝 |  |  |  |  |
最小包裝 | 包裝尺寸（1PC） 170*150*130mm | 重量（1PC） 0.35Kg | ||
整盒包裝 | 包裝尺寸（36PCS） 450*240*250mm | 重量（36PCS） 13Kg | ||
HS碼 | 9028301400 | |||
注意！ 以上包裝和重量數據僅適用於型號；AMC96L-E4/KC。 其他型號或可選功能，請聯系銷售人員瞭解詳情，謝謝合作！ |
