全般
ARD3Tモータープロテクター（以下、プロテクター）は、定格電圧が最大380Vの低電圧モーター回路に適しており、保護、測定、制御、通信、操作、保守を統合し、完全な保護機能によりモーターの安全な操作を保証します。 、ロジックプログラマブル機能により、さまざまな制御方法に対応できます。
機能的特徴
 | ①保護機能 |
パラメータ
技術的なパラメータ | 技術指標 | |
プロテクター補助電源 | AC / DC 110 / 220 VまたはAC 380 V、電力comsumption | |
モータの定格作動電圧 | AC 350 V / 660 V、50 Hz / 60 Hz | |
モータの定格作動電流 | 1 ( 0.1A- 5000A) | 測定モジュールを採用 |
5 ( 0.1A - 5000A) | ||
25（6.3A-25A） | ||
100(25A-100A) | ||
250(63A-250A) | 変流器と測定モジュールを採用する | |
800(250A-800A) | ||
漏出 | 50mA-1A 3A-30A | 測定モジュールと漏れ電流変圧器の採用 |
リレー出力接点容量 | インピーダンス負荷 | AC250V、6A；DC24V、6A |
マスタースイッチング入力と出力 | 4 di / 4 do | |
スイッチング値モジュール | 4 di / 3 do | |
温度モジュール | 外部センサーの種類：PT100、PT1000、Cu50、PTC、NTC | |
アナログモジュール | 2チャンネル4 - 20 mA入力と2チャンネル4 - 20 mA出力 | |
コミュニケーション | RS485 Modbus_RTU | |
通信モジュール | ダブルRS485Modbus_RTU、Profibus_DP | |
環境 | 作動温度 | -10ºC～55ºC |
貯蔵温度 | -25ºC～70ºC | |
相対湿度 | ≤95％凝縮、腐食性ガスなし | |
高度 | ≤2000 m | |
汚染レベル | クラス3 | |
保護グレード | 本体IP20、スプリットディスプレイモジュールIP45（キャビネットパネルに取り付け） | |
インストールカテゴリ | レベルIII | |
寸法
 |
典型的な接続
パッケージ

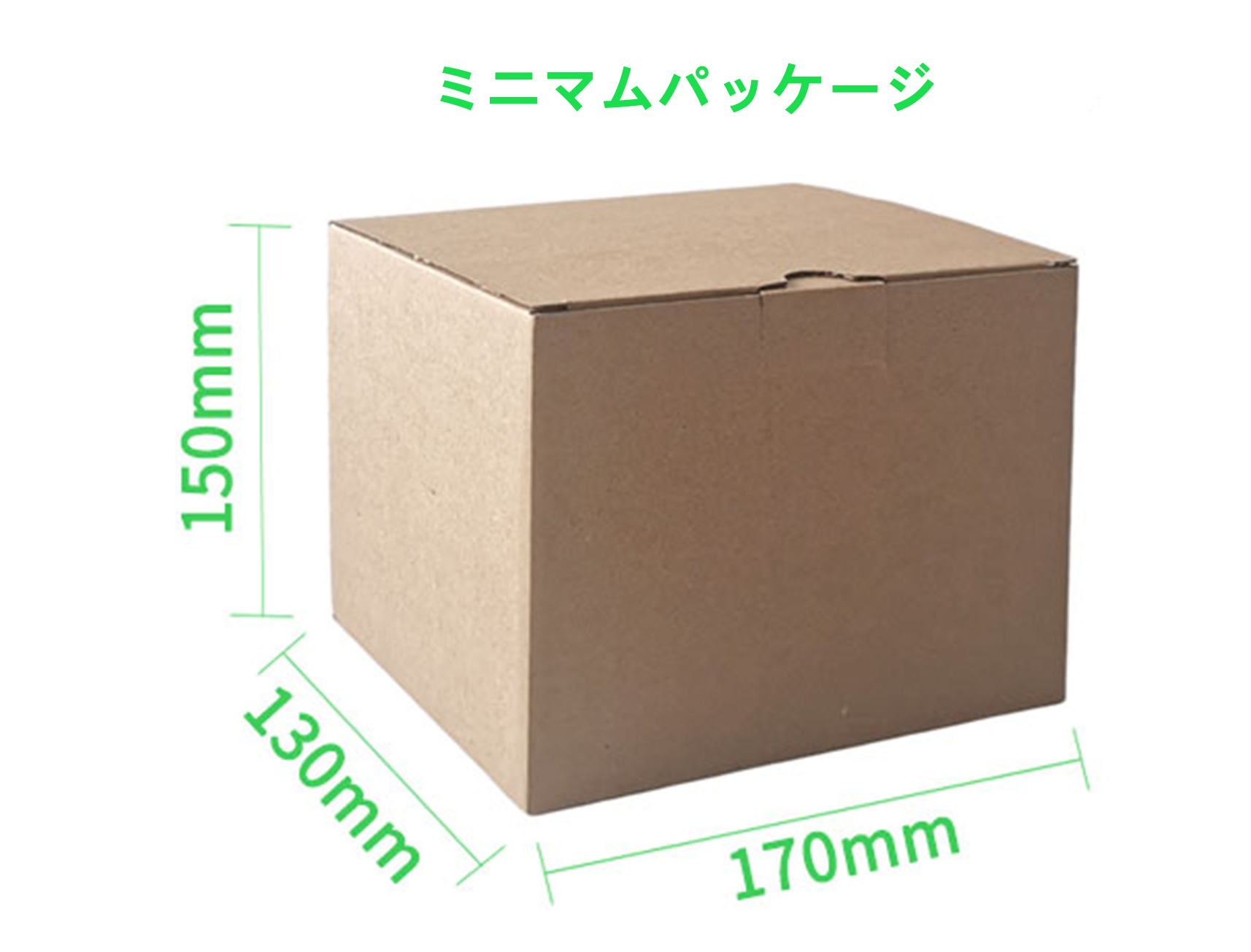

ミニマムパッケージ |  |  |  |  |
ミニマムパッケージ | パッケージの寸法（1pc) 260 * 155 * 195mm | パッケージ質量（1pc） 2.34 kg | ||
ボックス全体のパッケージ | パッケージの寸法（6pcs) 480×455 * 395mm | パッケージ質量（6pcs） 14.8 kg | ||
製品HSコード | 853630000 | |||
アテンション. 上記のパッキング及び質量データは、モデルARD2F-100+90Lのみ適用されます。 他のモデルやオプション機能の詳細については、セールスマンに連絡してください、ご協力ありがとうございます！ |
