マルチ回路エネルギー計

ADW210


4つの回路と3相の測定

● すべての電気パラメータ
● スプリットコアオープンループ(CT)
● 外部機能モジュール、例えばMK(スイッチング入力と出力)、MTL(温度測定と漏れ電流測定)、AWT 100(無線通信)

● 液晶ディスプレイ


説明

全般


adw 210シリーズ多ループパワーメータは主に三相回路の全電気パラメータの測定に用いられる。同僚は、最大4つの回路の現在の入力を選択することができます。ADW 2 xxシリーズ製品はスプリットコア電流変成器によって接続され、サイト上にインストールしやすく、ワイヤレス通信モジュールを介して遠隔無線通信を実現する



関数




精度

アクティブパワー:クラス1
無効電力:クラス2


周波数

範囲:50 - 60 Hz


パルス出力

アクティブパルス出力及び無効パルス出力


消費

0.5 VA (単相)




ディメンション(L * W * H)

パネルサイズ(L×W):72 * 97.7 * 36 mm

インストール: 35 mm

ワイヤレス
470 MHzと最大距離の伝送
オープンスペースは1 km、2 G、NB

起動電流: 4ポンドln


パラメータ


補助動力
AC / DC 85消費≤10 VA


入力



周波数
45から65 Hz

電圧

AC 3*220 V / 380 V;オーバーロード:定格値の1.2倍(連続)

定格の2倍値/ 1 s消費電力≤ 0.5 VA

カレント

AC 5 Aは100 Aの400 Aの400 Aの動機600 A(外部開放変圧器);消費電力:≤ 0.5 VA

オーバーロード:定格値の1.2倍(連続);定格の10回値/ 1 s

計算精度

周波数0.05 Hz、電圧電流現在のクラス0.5第二十三一条高調波精度±1 %

アクティブ電気エネルギーレベル1、無効電力レベル2



特徴

パルス出力
出力モード:オープンコレクタ付きのオプトカプラー・パルス
コミュニケーション
RS 485 REST MODbus RTU ;ボーレート1200から38400
スイッチングプット
乾燥接触入力は、内蔵の電源を供給しました
スイッチング出力

出力モード:リレー通常のオープン出力出力;接触評価:AC 250 V / 3 AのDC 30 V / 3 A


オプションモジュール





外部モジュール( MTL )
12外部NTC臨時。測定
4チャンネル残留電流測定

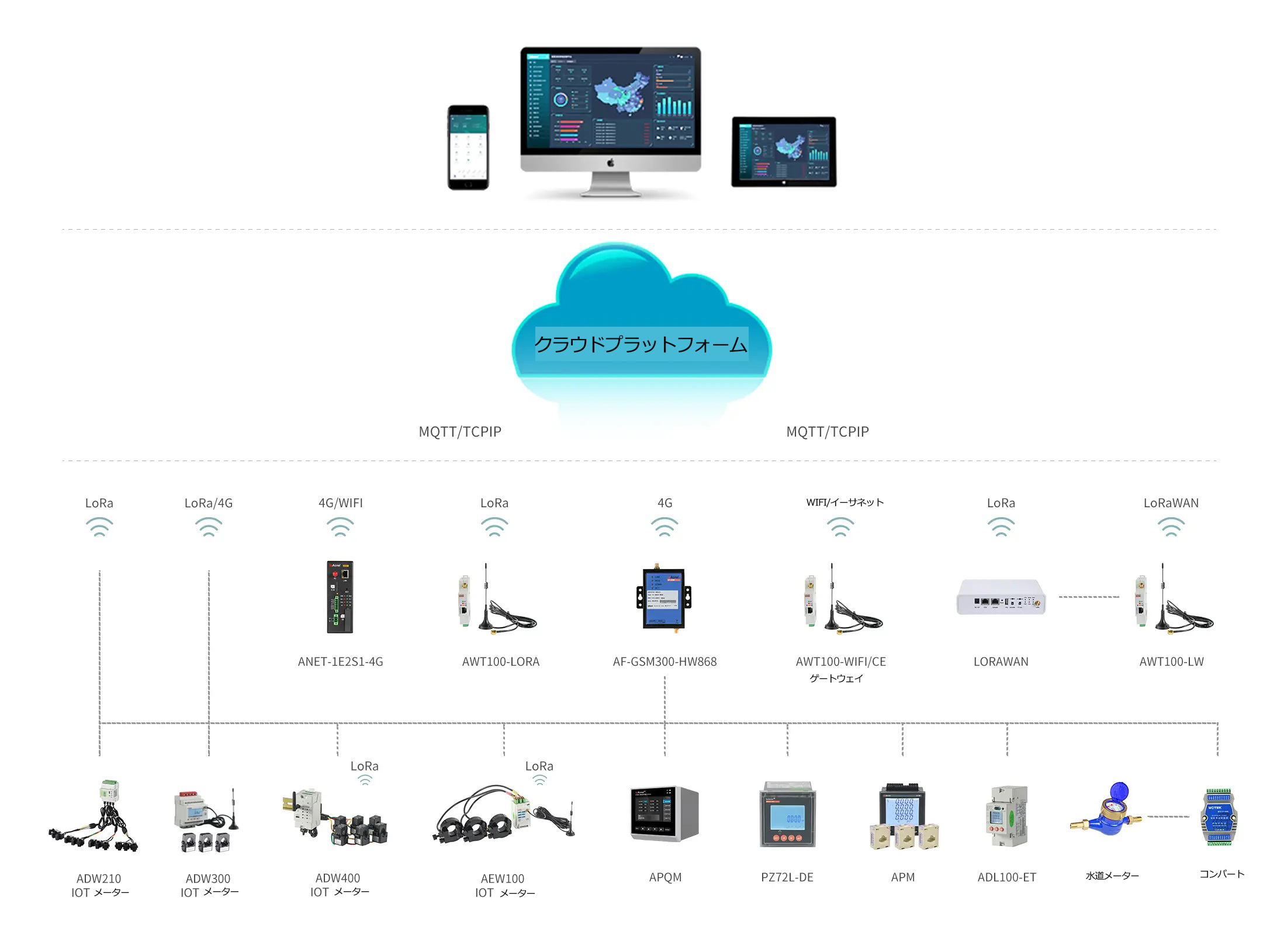

外部無線モジュール
ダウンリンクRS 485アップリンク4 G、2 G、NB、ローラ、ローラン、イーサネット、無線LAN、GPS、Profibus
外部モジュール( mk )
12チャンネルのDI + 4チャンネル

ディメンション




主要部寸法(l*w*h)::87.8 * 72 * 71.5 mm

35 mmのディンレールインストール;許容度:±1 mm

モジュールの寸法( l*w*h ):87.8 * 36 * 71.5 mm

35 mmのディンレールインストール;許容度:±1 mm

C地絡変圧器

adw 2 xxにマッチしますシリーズ

寸法(mm)
穿孔サイズ( mm )
w HDMN φ1 φ2
AKH - 0.66 K / K∅ 10 n
27
44
32
25
36
10
9
AK - 0.66 K / K∅ 16 n
31
50
36
27
42
16
17
AK - 0.66 K / K∅ 24 n
39
71
46
36
52
24
23.5
AK - 0.66 K / K∅ 36 n
42.5
82
58
40
56
36
35




変流器の画像


インストール




① ADW 2 xx本体外部モジュール1 ( MTL / MK )

③ AWT 100 -*( nb / 2 G / 4 G /lor A / LW通信)


配線




① U/パルス/DO/DI/通信/補助電源

② ブランド

パネル

モデル番号

⑤ CH 1 , CH 2 , CH 3 , CH 4の電流/拡張モジュールインタフェース用

ボタン

⑦ 赤外線状態

⑧ パルス出力光





ネットワーク




パッケージ



ミニマムパッケージ







ミニマムパッケージ


パッケージの寸法(1pc)

170 * 150 * 130 mm

パッケージ質量(1 pc)

0.245 kg


ボックス全体のパッケージ


パッケージの寸法(36pcs)

540 * 530 * 480 mm

パッケージ質量 (36 pcs)

10.5 kg


製品HSコー


9028301400

アテンション.

上記のパッキング及び質量データは、モデルADW 210にのみ適用されます。

他のモデルやオプション機能の詳細については、セールスマンに連絡してください、ご協力ありがとうございます!





型番オファー(USD)
ADW200-D10-1S190
ADW200-D10-2S260
ADW200-D10-3S325
ADW200-D10-4S390
ADW200-D16-1S200
ADW200-D16-2S265
ADW200-D16-3S340
ADW200-D16-4S415
ADW210-D10-1S205
ADW210-D10-2S275
ADW210-D10-3S340
ADW210-D10-4S405
ADW210-D16-1S215
ADW210-D16-2S280
ADW210-D16-3S355
ADW210-D16-4S430
ADW220-D10-1S235
ADW220-D10-2S305
ADW220-D10-3S370
ADW220-D10-4S435
ADW220-D16-1S245
ADW220-D16-2S310
ADW220-D16-3S385
ADW220-D16-4S450
MTL88
MK80
