AC 0 - 200 A電流トランスデューサBa 20 - AI / I BA 20 - AI / V

BA20-AI/I, BA20-AI/V

● 口径：20 mm

● 入力：AC 0
● アナログ出力：DC
● 過負荷：定格値の1.2倍
● 電源：DC 12 V / DC 24 V



説明

全般

BAシリーズの電流変換器は主に産業オートメーションで使用されており、AC電流を直接600 Aまで測定することができる

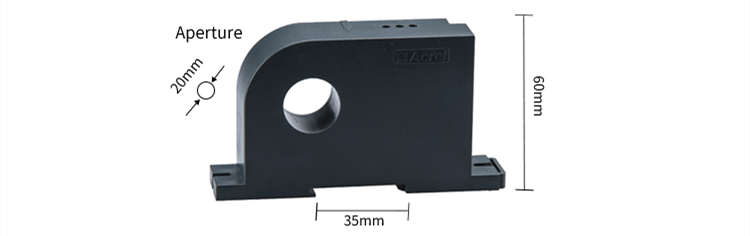

寸法



配線




  • +正の電源（逆ではない）
  • パワーアース
  • g（電流出力は負で、電源と共用できる）
  • IDC（電流出力正）、VDC（電圧出力正）



インストール



スクリュー固定インストール


キャビネットの下部パネルには、適切な場所を開く
固定穴の位置に対応する2つのねじ穴
設置されたセンサーセンサーを配置した後、位置決めをインストールします
スクリュー

DINレールインストール


標準的なdi 35 mmレールを取り付けるのに適した場所を選んでください
そして、BAセンサーをレールに取り付ける


アプリケーション





セメントビル石油化学工業鉄鋼冶金学鉄道交通



型番オファー（USD）
BA20(II)-AI/I31
BA20(II)-AI/V
31
BA50(II)-AI/I
44
BA50(II)-AI/V
44
BA50L(II)-AI/I
66
BA50L(II)-AI/V
66
